溫室又稱為暖房，是一種以玻璃或塑料薄膜等材料作為屋面，用土、磚做成圍墻，或者全部以透光材料做為屋面和圍墻的房屋，具有充分采光、防寒保溫能力。溫室內可設置一 些加熱、降溫、補光、遮光設備，使其具有較靈活的調節控制室內光照、空氣和土壤的溫濕度、二氧化碳濃度等蔬菜作物生長所需環境條件的能力，成為當今蔬菜保護地設施之一。
日光溫室是一種在室內不加熱的溫室，即使在最寒冷的季節，也只依靠太陽光來維持室內一定的溫度水平，以滿足蔬菜作物生長的需要。
由于塑料工業的發展，加之玻璃易破損，農村日光溫室大多以塑膜為屋面材料。特別是我國北方在土溫室基礎上興起的塑料日光溫室，具有明顯的高效、節能、低成本的特點，深受菜 農及消費者的歡迎，是發展高產、優質、高效農業的有效措施之一，將會得到更快的發展。
實踐證明，凡室外最低溫度不低于－25℃的，利用塑料日光溫室的特殊結構性能，可使室內保持5℃以上的溫度時，均可獲得滿意結果。
我國日光溫室及栽培技術獨具特色，在發展中國家處領先水平。其工藝路線與發達國家沒有可比性，發達國家以鋼結構、大型日光溫室為主，我國以中小型為主；發達國家覆面材料 以聚酯為基材的透光材料為主，我國以塑膜(聚乙烯膜和多功能膜、無滴PVC棚膜)為主要覆面材料。我國日光溫室投資回收期短，竹木結構的當年可收回投資，鋼結構的投資回收期一般為2～4年。我國日光溫室的調控手段落后于發達國家。
日光溫室是四位一體生態型大棚模式的重要組成部分之一。它的建造是在沼氣池、豬舍及廁所建造的基礎上進行的。所以，沼氣池要先建，豬舍與溫室同步進行。當然，若將現有日光溫室改建成“模式”也是可以的，在日光溫室的一端建造沼氣池和豬舍即可。因此，對沼氣池、廁所、豬舍、日光溫室的建造順序也需根據具體條件靈活掌握。
2
日光溫室通常坐北朝南，東西延長，東、西、北三面筑墻，設有不透明的后屋面，前屋面用塑料薄膜覆蓋，作為采光屋面。
日光溫室從前屋面的構型來看，基本分為一斜一立式和半拱式。由于后坡長短、后墻高矮不同，又可分為長后坡矮后墻溫室、高后墻短后坡溫室、無后坡溫室(俗稱半拉瓢)。從建材上又可分為竹木結構溫室、早強水泥結構溫室、鋼鐵水泥磚石結構溫室、鋼竹混合結構溫室。
決定溫室性能的關鍵在于采光和保溫，至于采用什么建材主要由經濟條件和生產效益決定，比較常用的溫室有一斜一立式溫室和半拱式溫室。“模式”日光溫室一般采用帶有后墻及后坡的半拱式日光溫室，這種溫室既能充分利用太陽能，又具有較強的棚膜抗摔打能力。因此 ，溫室結構設計及建造以半拱式為好。
4.2.1
一斜一立式溫室是由一斜一立式玻璃溫室演變而來的。70年代以來，由于玻璃的短缺，塑料工業的興起，塑膜代替玻璃覆蓋一斜一立式日光溫室最初在遼寧省瓦房店市發展起來?，F(xiàn)在 已輻射到山東、河北、河南等地區。溫室跨度7米左右，脊高3～3.2米，前立窗高80～90厘米，后墻高2.1～2.3米。后屋面水平投影1.2～1.3米。前屋面采光角達到23°左右。
一斜一立式溫室多數為竹結構，前屋面每3米設一橫梁，由立柱支撐。
這種溫室空間較大，弱光帶較小，在北緯40°以南地區應用效果較好。但前屋面壓膜線壓不緊，只能用竹竿或木桿壓膜，既增加造價又遮光。
80年代中期以來，遼寧省瓦房市改進了溫室屋面的結構，創造了琴弦式日光溫室。 前屋面每 3米設一桁架，桁架用木桿或用25英寸鋼管、用直徑為14毫米鋼筋作下弦，用直徑10毫米鋼 筋作拉花。在桁架上按30～40厘米間距，東西拉8號鐵線，鐵線東西兩端固定在山墻外基部，以提高前屋面強度，鐵線上拱架間每隔75厘米固定一道細竹竿，上面覆蓋薄膜，膜上再壓細竹竿，與膜下細竹竿用細鐵絲捆綁在一起。蓋雙層草苫?？缍?.0～7.1米，高2.8～3.1米，后墻高1.8～2.3米，用土或石頭壘墻加培土制成，經濟條件好的地區以磚砌墻。近年來溫室壘墻又出現了用使用過的編織袋裝土塊速壘墻的作法。近兩年來一斜一立式或琴弦式溫室又發展成前屋面向上拱起，以便更好地壓膜和減輕棚膜的 摔打現象。
4.2.2
半拱式溫室是從一面坡溫室和北京改良溫室演變而來。70年代木材和玻璃短缺，前屋面改松木棱為竹竿、竹片作拱桿，以塑料薄膜代替玻璃，屋面構型改一面坡和兩折式為半拱型。溫室跨度多為6～6.5米，脊高2.5～2.8米，后屋面水平投影1.3～1.4米。這種溫室在北緯4℃以上地區最普遍。從太陽能利用效果、塑膜棚面在有風時減弱棚膜摔打現象和抗風雪載荷的強度出發，半拱式 溫室優于一斜一立式溫室。故優化的日光溫室設計是以半拱式為前提的。
3
3.1
(1)跨度(L)
(2)后墻高
(3)溫室高度(H)
(4)后坡仰角(а)
(5)溫室長度(M)
(6)溫室面積
4.3.2
(1)溫室方位
(2)溫室間距
(3)溫室總體尺寸
為了便于操作，溫室長度不宜大于100米，溫室面積以小于667平方米(1畝)為宜。
3.3
(1)溫室周圍或一側應設置防寒溝，深度一般應為0.5米，寬度宜0.3～0.5米，內填保溫材料。保溫材料熱阻應接近或達到后墻熱阻，并應保持干燥，防水防潮。防寒溝可設在溫室內、外，但室內效果更佳。
(2)冬季以北風或偏北風為主導風向的地區，溫室北側應設風障。
(3)為了方便操作，溫室前屋面骨架在距溫室前沿0.5米水平距離處的高度不應低于0.7米，宜在0.7～0.8米。
(4)為適應目前草苫的規格和便于壓膜線固膜，溫室骨架間距應在0.6～1.2米，推薦在0.75～1.0米。
(5)山墻上應設置上人臺階，高于2米的山墻和后墻應設安全防護欄，欄高不低于0.9米。
4.3.4
(1)塑膜對直射光光線透過率特性
(2)日光溫室斷面形狀
(3)南屋面角度а0研究表明，采光總量的多寡與采光屋面形狀無關，而是由透明屋面最高點到其前棚著

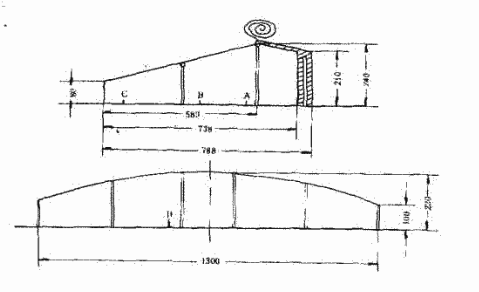

日光溫室斷面尺寸圖
地點處的直線與水平地面夾角а0來決定。由于不同地區接收 的太陽輻射能不同，經理論推導，在北緯33°～43°地區南屋面角度а0優化值如表4.1所示。
表4.1
|
φ |
|
а0 |
(4)棚面形狀
根據理論分析可知，對于跨度為5.5米和6.0米的溫室，棚面曲線的合理軸線設計公式為：
［2(L1＋0.25)－(Xi＋0.25)］
式中：Yi為棚面對應于Xi的弧線點高；Xi為距溫室南端的水平距離；L1 為日光溫室棚膜在水平方向上的投影寬度。對跨度為6.5米和7.0米的溫室，用下述公式計算：
Yi＝[H/ (L1＋0.30)2]×(Xi＋0.30)×
[2(L1＋0.30)－(Xi＋0.30)]
如以北緯φ＝41°為例，日光溫室跨度為L＝7米，后墻高度h＝2米，優化а0＝30°，如選取а=35°，則經弧線公式計算，其結果如表4.2所示。
表4.2
|
Xi |
|
Yi |
這樣即可設計出光效高、棚面摔打輕而又方便操作的優化日光溫室。
(5)溫室的高度與跨度
表4.3
|
跨度/米 |
溫室高度/米 |
|
5.5 6.0 6.5 7.0 |
2.4
2.6
2.6
2.6 |
(6)溫室的后墻、山墻的建造
(7)后坡及拱架
(8)棚膜的選用
4.4
日光溫室的保溫與采光占有同樣的地位，是日光溫室成敗的關鍵因素之一。目前對 日光溫室的傳熱機理研究尚不成熟，各地建造日光溫室的用材也很不規范，為此，參照有關資料，給出了我國日光溫室圍護結構的低限熱阻，如表4.4。
表4.4
|
室外設計溫度/℃ |
低限熱阻R/(米2·℃/瓦) |
|
|
后墻、山墻 |
后屋面 |
|
|
-4 -12 -21 -26 -32 |
1.1 1.4 1.4 2.1 2.8 |
1.4 1.4 2.1 2.8 3.5 |
圍護結構熱阻按R＝δ/λ計算。其中R為熱阻
表4.6為我國北方主要城市日光溫室冬季設計室外參考溫度。
表4.5
|
名稱 |
磚 |
草苫 |
夯實土 |
珍珠巖 |
聚苯乙稀 |
稻殼 |
爐渣 |
混凝土 |
水泥砂漿 |
加草粘土 |
|
容量/(千克/米3) |
1800 |
100 |
2000 |
50~160 |
20~50 |
150 |
800 |
2500 |
1800 |
1600 |
|
λ |
0.81 |
0.086 |
1.16 |
0.0186~ 0.0465 |
0.0407 |
0.0930 |
0.29 |
1.74 |
0.93 |
0.76 |
表4.6
|
城市 |
吉林 |
哈爾濱 |
沈陽 |
錦州 |
烏魯 木齊 |
蘭州 |
銀川 |
西安 |
呼和浩特 |
太原 |
|
溫度/℃ |
-29 |
-29 |
-21 |
-17 |
-26 |
-13 |
-18 |
-8 |
-21 |
-14 |
|
城市 |
北京 |
石家莊 |
天津 |
濟南 |
連云港 |
青島 |
徐州 |
鄭州 |
洛陽 |
|
|
溫度/℃ |
-12 |
-12 |
-11 |
-10 |
-7 |
-9 |
-8 |
-7 |
-8 |
|
4.5
溫室的設計要求充分利用太陽能。在溫室中，在冬季，特別在晚秋或早春季節有時白天室內氣溫超過栽培合適溫度時，為了不使室內氣溫過高，一般采用白天向室外放氣的方法來排除 室內的多余熱量以降低室溫，地下熱交換土壤蓄熱系統就是要把白天多余的熱量通過埋設在溫 室地下的管道循環貯存在土壤中，在夜間再作為熱源向室內放熱，把土壤作為蓄、放熱源的一 種方法。 4.5.1
日光溫室地下熱交換土壤蓄熱系統工作原理就是利用風機把太陽輻射產生的棚內熱空氣，通過地下管道送入地下，在熱空氣通過地下時，由于土壤溫度低，就在地下產生熱量的交換，土壤吸收一部分熱空氣中的熱量，土壤溫度提高，將多余熱量貯存起來。氣溫與地下土壤溫度差越大則吸收的熱量就越多，當氣溫與土壤溫度相等時，就不會產生熱交換，就不能起到貯存熱量的作用。 在風機作用下，白天棚內熱空氣從風機口進入地下，空氣在地下降溫后從另一端出口流出冷空氣，稱之為貯熱過程。晚間則相反，土壤中的熱空氣從圖4.11中右側出口流入溫室內，而溫室內冷空氣通過風機進入地下。實際工作中，可以根據溫室內氣溫范圍，決定是否開啟風機。一般地講，當溫室內氣溫在10℃～22℃正常溫度范圍內時，風機應處于停止?fàn)顟B(tài)。
4.5.2
它由六部分組成：風機；地下熱交換管道；出口；貯氣槽；地下隔熱層；自動控制裝置。地下熱交換管道沿溫室橫向(即東西方向)鋪設，距東墻內側0.3米處砌有貯氣槽，貯氣槽兩側接近底部均勻開孔與地下熱交換管道相通，貯氣槽上部開口蓋以木板，中間開孔放置風機。
4.5.3
主要參數包括管道材料與形狀，地下管道長度l，管道埋設深度(即管道中心至地表面距離)h，相鄰兩管道水平間距b，管道內表面積Ap，貯氣槽的尺寸，隔熱層埋設深度H和風機選擇等。在實際應用中，應根據具體溫室條件，適當?shù)剡x擇地下熱交換土壤蓄熱系統的結構參數
